Collaudo del piano di massa per antenna verticale

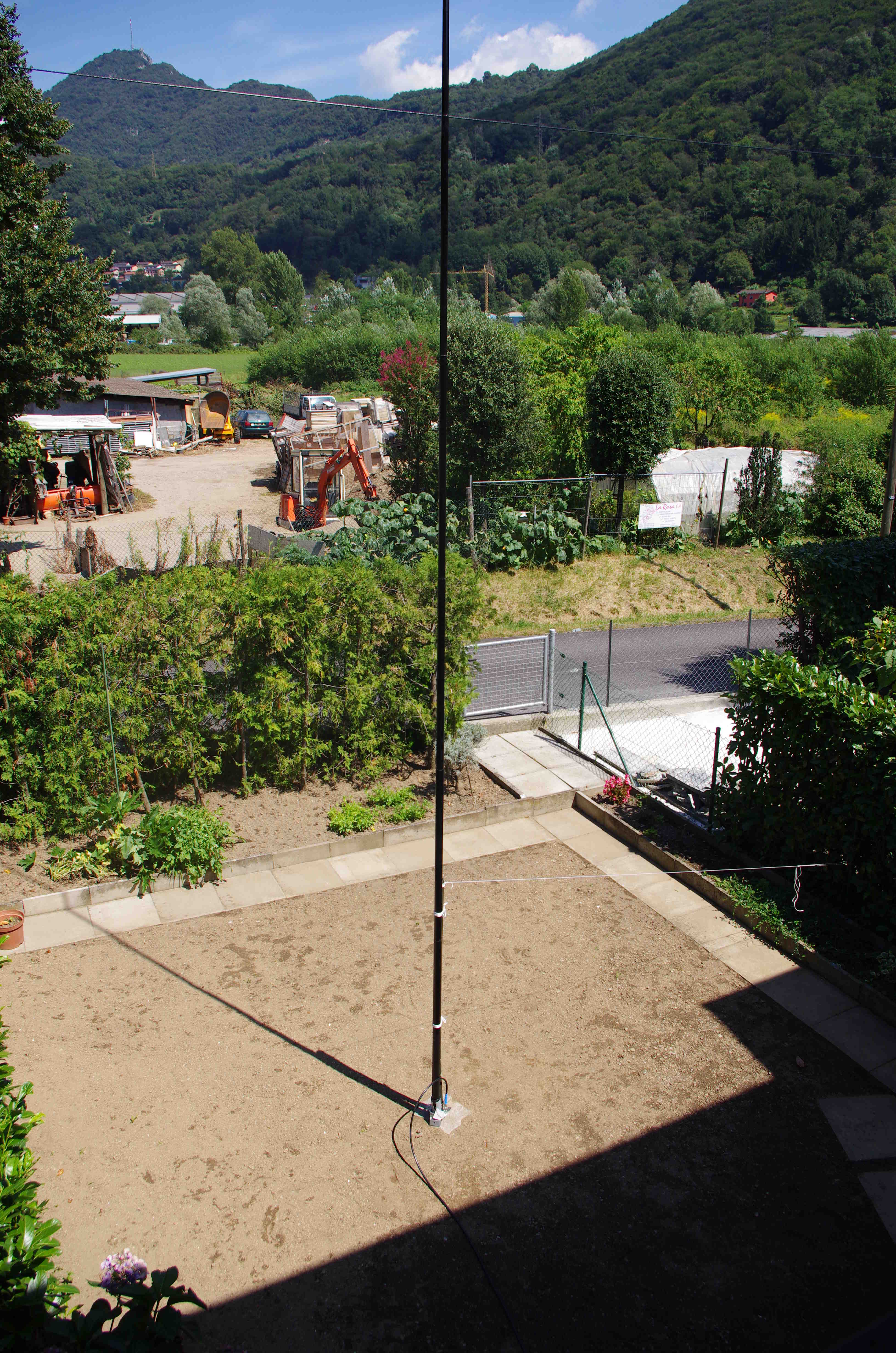

Con uno "stilo" di circa 10m, operativo in 40m
"Canna da pesca" di 10m con interno filo d'acciaio di 1mm
Fissata su un elemento in fibra che sporge dal buco di massa
Collegata con 30m di cavo RG214
Collaudo con miniVNA e relativo programma in java sotto linux
Scanning da 1 a 30MHz: picchi "usabili" a 7 e 21 MHz
Cosa succede senza collegare la terra ?
Ecco il grafico
Scansione con terra collegata, stessi marker di prima
Foto della (orribile) connessione
plottaggio nella banda dei 40m
E le prove in aria ?
Alla prossima puntata!!!
Comunque sono dsecisamente positive ma la comparazione è stata fatta con un dipolo per i 10/15/20
Quindi potremmo dire "in ricezione 5 punti S sopra ... il carico fittizio (che tale è quel dipolo)!!!
|
- 2011-07-28
